Variabler Hub: Warum es gut klingt, in der Praxis aber meist schlechter funktioniert

Immer mehr Geräte werden als Maschinen mit "einstellbarem Hub" beworben — zum Beispiel "2,2–3,5 mm" oder "5 Hubvarianten in einem Gerät". Auf den ersten Blick klingt das attraktiv: eine Maschine, viele Einstellungen. In der Theorie — Vielseitigkeit. In der Praxis — eine ernsthafte konstruktive Herausforderung, die bei Billigkonstruktionen fast immer in reduzierter Leistung endet.

Warum das so ist

1. Variabler Hub erfordert harmonisierte Kinematik und Antrieb — und das gelingt selten

Die Idee, die Hubgeometrie zu verändern, ist an sich nicht falsch, wenn die Konstruktion von Grund auf durchdacht ist. Damit ein variabler Hub tatsächlich funktioniert, müssen vier Bedingungen erfüllt sein:

• der Exzenter muss in jeder Hubposition dynamisch ausgewuchtet sein,
• die Bewegungsbahn muss steif und spielfrei sein (kein "Federn" oder Seitenspiel),
• der Antrieb muss die Winkelgeschwindigkeit (ω) unter Last (Hautwiderstand oder Kartuschenwiderstand) halten,
• das Geschwindigkeits- und Beschleunigungsprofil der Nadel muss konstant und reproduzierbar bleiben.

Sind diese Bedingungen nicht erfüllt, sinkt unter Last die Winkelgeschwindigkeit (ω) und mit ihr die Beschleunigung — da a∝ω²r gilt. Das senkt direkt die Einstichkraft der Nadel und führt zum sogenannten Leerhub.

Es geht dabei nicht um ein vages "Gleichgewicht zwischen Geschwindigkeit und Kraft". Präziser: Die eingestellte Geschwindigkeit (das, was man am Gerät wählt) entspricht nicht der unter Last gehaltenen Geschwindigkeit. Die Effizienz hängt vom verfügbaren Drehmoment (τ) bei gegebener ω ab. Wenn verfügbares τ < Last-τ, verlangsamt sich das Gerät und verliert Einstichenergie.

2. Beworbene Parameter wie "Hub 2,2–3,5 mm + Nadelüberstand 4 mm" sind konstruktionsbedingt ineffizient

Bei einem so großen Nadelüberstand:

• hat die Nadel nicht genug Zeit, sich weit genug in die Kartuschenkammer zurückzuziehen, um Pigment aufzunehmen,
• verkürzt sich die Dwell Time (Kontaktzeit mit der Haut),
• steigen Querkräfte und Reibung, was zu zusätzlichen Energieverlusten führt,
• sinkt die Pigmentmenge pro Einstich.

Der Hub wird dadurch ineffizient, besonders im oberen Bereich (3,0–3,5 mm).

Praktische Grenze: Bei typischen kompakten PMU-Antrieben ist ein variabler Hub nur bis etwa 2,8 mm sinnvoll — und auch das nur unter bestimmten konstruktiven Bedingungen. Oberhalb von 2,5–2,8 mm können die meisten Bürsten- und eisenlosen Motoren gegen Hautwiderstand oder Pigmentviskosität kein ausreichendes Drehmoment mehr halten, was zum Leerhub führt — Bewegung ohne Energie, trotz eindrucksvoll aussehender Spezifikation.

3. "Fünf Hubvarianten in einem Gerät" ist meist eine Marketingaussage, kein reales Merkmal

Es ist möglich, ein funktionierendes System für variablen Hub zu konstruieren — das erfordert jedoch ein Maß an Präzision und mechanischer Qualität, das in Billiggeräten nicht zu finden ist. In den meisten Fällen liefern solche Konstruktionen keinen stabilen Einstich über den gesamten deklarierten Bereich — ihre "Vielseitigkeit" bleibt theoretisch, nicht praktisch.

Besonders deutlich zeigt sich das bei Geräten im Preisbereich von 200–300 Dollar, die als Maschinen mit fünf Hubvarianten in einem beworben werden. Bei diesem Preis lässt sich nicht gleichzeitig ein dynamisch ausgewuchteter Exzenter, eine steife, spielfreie Bewegungsbahn und ein Antrieb finanzieren, der über den gesamten deklarierten Bereich Drehmoment unter Last hält — die Komponenten und die Qualitätskontrolle, die zur Erfüllung der oben genannten Bedingungen nötig sind, kosten mehr, als das gesamte Gerät wert ist. Das Angebot mag verlockend klingen, aber es lohnt sich, genauer hinzuschauen: In diesem Preisbereich ist echte Fünf-Hub-Vielseitigkeit physikalisch und wirtschaftlich unerreichbar — unabhängig davon, was die Spezifikation behauptet.

Klarstellungen

• Geschwindigkeit — die angestrebte Anzahl Zyklen pro Sekunde. Die tatsächliche Leistung hängt von der unter Last gehaltenen Geschwindigkeit ab, begrenzt durch das verfügbare Drehmoment (τ).
• Einstichkraft der Nadel — steigt mit der Beschleunigung (a∝ω²r) und sinkt, wenn der Antrieb die Geschwindigkeit nicht hält oder wenn mechanische Energie durch Reibung, Spiel oder Unwucht verloren geht.
• Nadelüberstand — je länger, desto weniger Zeit verbringt die Nadel in der Kartuschenkammer → weniger Pigmentaufnahme pro Einstich und größere Gesamtverluste.

Was bedeutet das für den Artisten?

Ein variabler Hub kann funktionieren, aber nur in einem engen Bereich (üblicherweise bis etwa 2,8 mm) und nur, wenn das gesamte System — von der Mechanik bis zur Antriebssteuerung — kohärent konstruiert ist.

Maschinen, die als "Hub 2,2–3,5 mm + Nadelüberstand 4 mm" beworben werden, sind in der Praxis nicht effizient. Wer während der Arbeit leere Stellen bemerkt, stärkeren Druck ausüben muss oder nach dem Abwischen sehr wenig Pigment sieht — erlebt klassische Anzeichen eines Leerhubs, also einer Bewegung ohne Energie.

Wie es bei ME gelöst wird

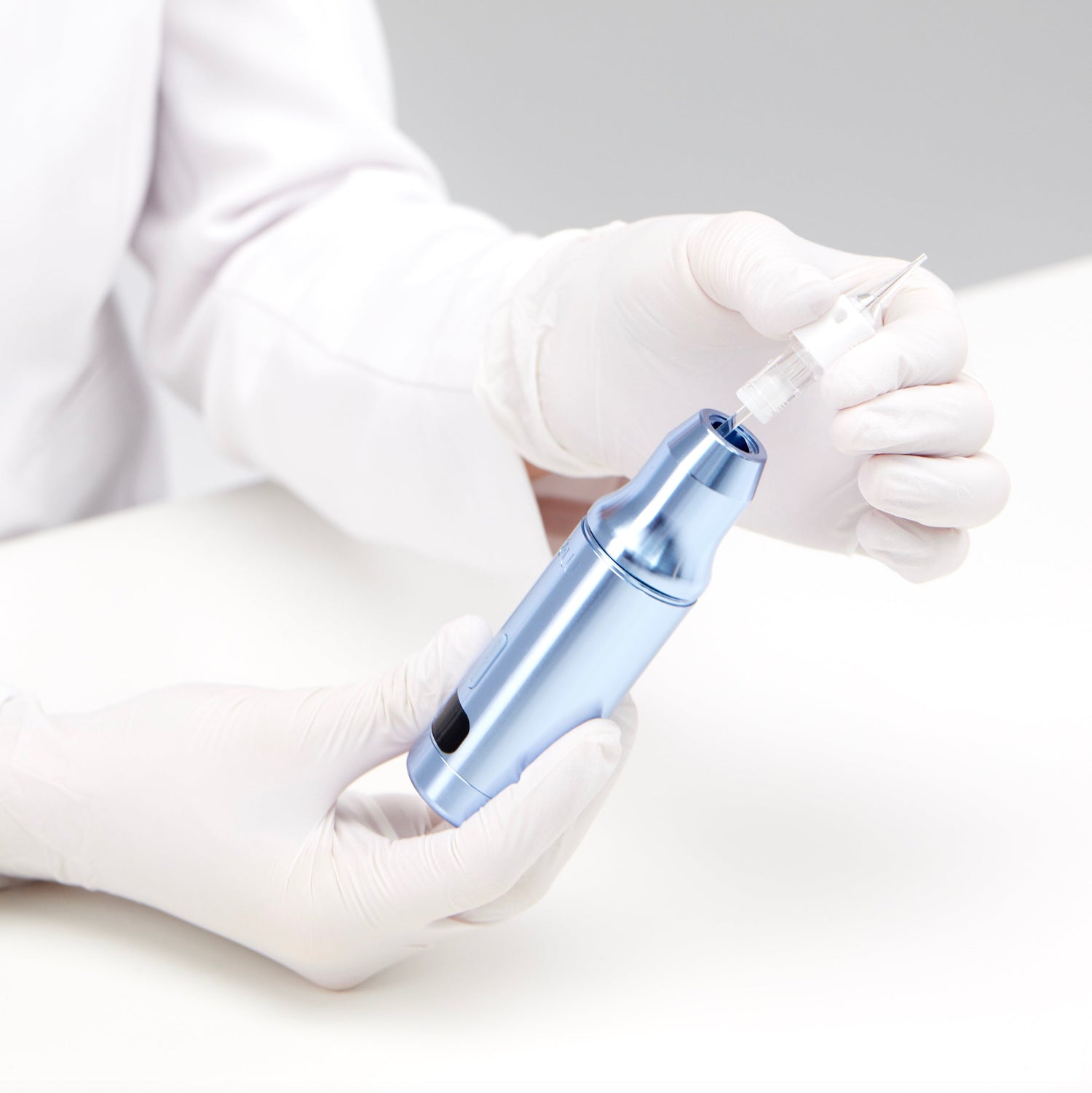

Das ME-Gerät nutzt zwei unabhängige, echte Hübe — 2,8 mm und 3,5 mm — beide sorgfältig entwickelt und auf tatsächliche Effizienz getestet: Geschwindigkeitserhalt unter Last, vorhersehbare Dwell Time und stabiler Einstich in die Haut.

Das ist ein echter, funktionaler Hub, keine bloße Zahl im Datenblatt — ein Parameter, der auf praktische Leistung und Wiederholbarkeit ausgelegt ist, nicht auf Marketingeffekt. Auf denselben zwei mechanischen Hüben arbeitet auch das Motion-Control-System mit seinen vier Nadelverhalten-Profilen (Lips, Hairstroke, Powder, Satin) — es verändert die Bewegungsdynamik der Nadel, nicht den Hub selbst.

Zusammenfassung

• Variabler Hub klingt vielseitig, ist aber äußerst schwer effektiv umzusetzen.
• Die meisten Konstruktionen mit deklariertem breitem Hubbereich (2,2–3,5 mm) verlieren durch physikalische und mechanische Grenzen an Effizienz.
• Der Nutzen eines Hubs hängt davon ab, wie viel Energie tatsächlich in die Haut übertragen wird — nicht von der deklarierten Distanz.
• Bei ME ist jeder Hub auf echte Effizienz ausgelegt — stabil, vorhersehbar und in jeder Technik wirklich wirksam.
